YB□-12/0.4 YB□-12/0.4

預裝式變電站(歐式) 預裝式變電站(歐式)

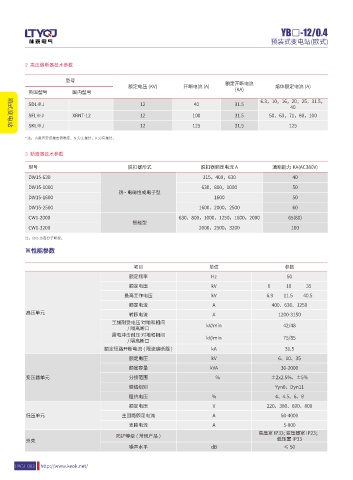

2. 高壓熔斷器技術參數 ※一次方案圖
;
變電站一次方案參見附圖。 9
型號 :
額定開斷電流
額定電壓 (KV) 開斷電流 (A) 熔體額定電流 (A)
(KA)
英國型號 國內型號 ※典型方案示例圖
6.3，10，16，20，25，31.5，
SDL※J 12 40 31.5 典型方案示例圖參見附圖。
40
SFL※J XRNT-12 12 100 31.5 50，63，71，80，100 箱式變電站
※基礎與平面布置圖
圖 3 產品起吊示意圖
SKL※J 12 125 31.5 125
變電站基礎圖參見附圖；變電站平面布置參見附圖，用戶可根據需要選用。
箱式變電站
* 注：由是否安裝撞擊器確定，N 為無撞針，A 為有撞針。
3. 斷路器技術參數
※安裝、使用與維修
型號 脫扣器形式 脫扣器額定電流 A 通斷能力 KA(AC380V)
智能型一體化變電站在安裝、驗收、交接性試驗、運行與維護等方面除電力部門要求執行的各項規定外，注意以下事項：
DW15-630 315，400，630 40
◆用戶收貨時應按有關規定仔細檢查，對于不馬上安裝的產品，應按正常使用條件規定，存放于適當的場所。
DW15-1000 630，800，1000 50
熱 - 電磁性或電子型
DW15-1600 1600 50 ◆產品應采用專用吊具底部起吊，如圖3。
DW15-2500 1600，2000，2500 60 ◆產品水平安放在事先做好的基礎上，然后將產品底座與基礎之間的縫隙用水泥沙漿抹封，以免雨水進入電纜室，通過高、低壓室的底封板接入

CW1-2000 630，800，1000，1250，1600，2000 65(80) 高、低壓電纜。
智能型
CW1-3200 2000，2500，3200 100 ◆產品安裝就位后應做好可靠接地；電站底座槽鋼上的兩個主接地端子、變壓器中性點及外殼、避雷器下樁頭等均應分別由安裝部門接地。所有
注：(80) 為高分子斷型。 接地應共用一組接地裝置，其接地電阻應小于4歐姆；
※性能參數 ◆產品在安裝完畢或維修后，投運前應進行如下項目的檢驗和試驗:
◇變電站內是否清潔；
項目 單位 參數
◇操作機構是否靈活；
額定頻率 Hz 50
◇主要電器的通斷是否靈活可靠；
額定電壓 kV 6 10 35
◇電器輔助觸點的通斷是否可靠準確；
最高工作電壓 kV 6.9 11.5 40.5
◇表計及繼電器動作是否準確無誤；
額定電流 A 400、630、1250
◇儀表及互感器的變比及接線極性是否正確；
高壓單元
轉移電流 A 1200-3150
工頻耐受電壓 對地和相間 ◇所有電器安裝螺母是否擰緊，安裝是否牢固可靠；
kV/min 42/48
/ 隔離斷口
◇母線連接是否良好，其支撐絕緣子，夾件是否安裝可靠；
雷電沖擊耐壓 對地和相間
kV/min 75/85
/ 隔離斷口 ◇電器的整定值是否符合要求，熔斷器熔芯規格是否正確：
額定短路開斷電流 ( 限流熔斷器 ) kA 31.5
◇主電路及輔助電路的接點是否符合電氣原理圖要求。
額定電壓 kV 6、10、35
◆維修
額定容量 kVA 30-2000
◇產品中所有元件按各自的技術要求維護：
變壓器單元 分接范圍 % ±2x2.5%、±5%
◇若選用的變壓器為油浸式，每年應按規定至少進行一次抽樣分析檢查；
聯結組別 Yyn0、Dyn11
◇運行中的高壓側開關設備，經20次帶負荷或2000次無負荷分合閘操作后，應檢查觸頭情況和滅弧裝置的損耗程度，發現異常應及時檢修或更
阻抗電壓 % 4、4.5、6、8
額定電壓 V 220、380、690、800 換。
低壓單元 主回路額定電流 A 50-4000 ◇低壓開關設備自動跳閘后，應檢查分析跳閘原因，待排除故障后，方能重新投運；
支路電流 A 5-800 ◇避雷器每年應在雷雨季節到來之前進行一次預防性試驗；
高壓室 IP33; 變壓器室 IP23；
防護等級 ( 常規產品 ) ◇產品附有裝箱單、合格證、安裝使用說明書、電氣接線圖和本產品所采用的主要元件設備的說明書，鑰匙操作工具以及根據協議書提供的備品
外殼 低壓室 IP33
噪聲水平 dB ≤ 50 備件。
