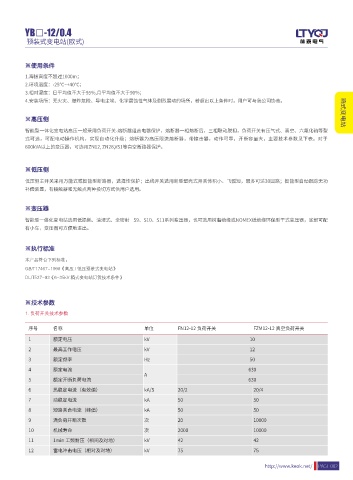

P. 31
YB□-12/0.4 YB□-12/0.4
預裝式變電站(歐式)
型預裝式箱式變電站(歐式)
※使用條件
1.海拔高度不超過1000m;
2.環境溫度:-25℃~+40℃;
外形美觀 環保 可靠 通用性 安全 防腐性強
3.相對濕度:日平均值不大于95%,月平均值不大于90%;
4.安裝場所:無火災、爆炸危險、導電塵埃、化學腐蝕性氣體及劇烈震動的場所,若超出以上條件時,用戶可與我公司協商。
※高壓側 箱式變電站
智能型一體化變電站高壓一般采用負荷開關-熔斷器組合電器保護,熔斷器一相熔斷后,三相聯動脫扣,負荷開關有壓氣式、真空、六氟化硫等型
式可選,可配電動操作機構,實現自動化升級;熔斷器為高壓限流熔斷器,帶撞擊器,動作可靠,開斷容量大,主要技術參數見下表。對于
800kVA以上的變壓器,可選用ZN12, ZN28,VS1等真空斷路器保護。
※低壓側
低壓側主開關采用萬能式或智能型斷路器,選擇性保護;出線開關選用新型塑殼式開關體積小、飛弧短,最多可達30回路;智能型自動跟蹤無功
補償裝置,有接觸器和無觸點兩種投切方式供用戶選用。
※變壓器
智能型一體化變電站選用低損耗、油浸式、全密封 S9、S10、S11系列變壓器,也可選用樹脂絕緣或NOMEX紙絕緣環保型干式變壓器,底部可配
有小車,變壓器可方便地進出。
※執行標準
本產品符合下列標準:
GB/T17467-1998《高壓 / 低壓預裝式變電站》
※結構特點 DL/T537-93《6-35kV 箱式變電站訂貨技術條件》
1.高壓開關設備、變壓器、低壓開關設備三位一體, 成套性強;
2.高、低壓保護完善,運行安全可靠,維護簡單;
※技術參數
3.占地少、投資省、生產周期短、移動方便;
4.接地方案靈活多樣; 1. 負荷開關技術參數
5.結構獨特:獨特蜂窩式結構雙層(復合板)外殼牢固,隔熱又散熱通風、美觀、防護等級高,外殼材料有不
銹鋼合金、鋁合金、冷軋板、彩鋼板、貼瓷磚、貼木條、新型環保材料、表面水彩畫可選; 序號 名稱 單位 FN12-12 負荷開關 FZM12-12 真空負荷開關
6.型式多樣:通用型、別墅型、緊湊型多種樣式; 1 額定電壓 kV 10
7.高壓環網柜內可裝配網自動化終端(FTU)實現短路及單相接地故障的可靠檢測具備“四遙”功能,便于配網自動化升級。本系列廣泛用于城
2 最高工作電壓 kV 12
市電網改造、住宅小區、高層建筑、工礦、賓館、商場、機場、鐵路、油田、碼頭、高速公路以及臨時性用電設施等戶內外場所。
3 額定頻率 Hz 50
4 額定電流 630
A
※型號及含義 5 額定開斷負荷電流 630
6 熱穩定電流(有效值) kA/S 20/2 20/4
YB □ -12/0.4 - □
7 動穩定電流 kA 50 50
8 短路關合電流(峰值) kA 50 50
變壓器容量
額定電壓(高壓/低壓) 9 滿負荷開斷次數 次 20 10000
設計序號 10 機械壽命 次 2000 10000
智能型一體化變電站
11 1min 工頻耐壓(相間及對地) kV 42 42
12 雷電沖擊電壓(相對及對地) kV 75 75
