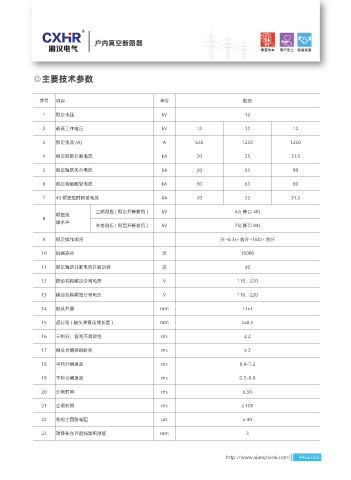

戶內真空斷路器
◎主要技術參數
序號 項目 單位 數據
1 額定電壓 kV 12
2 最高工作電壓 kV 12 12 12
3 額定電流 (A) A 630 1250 1250
4 額定短路開斷電流 kA 20 25 31.5
5 額定短路關合電流 kA 50 63 80
6 額定峰值耐受電流 kA 50 63 80
7 4S 額定短時耐受電流 kA 20 25 31.5
工頻耐壓 ( 額定開斷前后 ) kV 42( 斷口 48)
額定絕
8
緣水平
沖擊耐壓 ( 額定開斷前后 ) kV 75( 斷口 84)
9 額定操作順序 分 -0.3s- 合分 -180s- 合分
10 機械壽命 次 10000
11 額定短路開斷電流開斷次數 次 30
12 操動機構額定合閘電壓 V 110，220
13 操動機構額定分閘電壓 V 110，220
14 觸頭開距 mm 11±1
15 超行程 ( 觸頭彈簧壓縮長度 ) mm 4±0.5
16 三相分、合閘不同期性 ms ≤2
17 觸頭合閘彈跳時間 ms ≤2
18 平均分閘速度 ms 0.9~1.2
19 平均合閘速度 ms 0.5~0.8
20 分閘時間 ms ≤ 50
21 合閘時間 ms ≤ 100
22 各相主回路電阻 μΩ ≤ 40
23 動靜頭允許磨損累積厚度 mm 3
