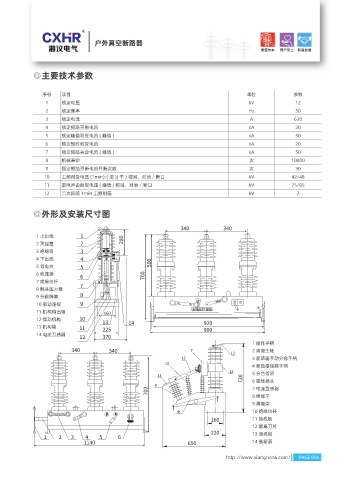

Page 23 - 湘漢電氣樣本畫冊

戶外真空斷路器

◎主要技術參數

序號 項目 單位 參數
1 額定電壓 kV 12
2 額定頻率 Hz 50
3 額定電流 A 630
4 額定短路開斷電流 kA 20
5 額定峰值耐受電流 ( 峰值 ) kA 50
6 額定短時耐受電流 kA 20
7 額定短路關合電流 ( 峰值 ) kA 50
8 機械壽命 次 10000
9 額定短路開斷電流開斷次數 次 30
10 工頻耐受電壓 (1min):( 濕 )( 干 ) 相同、對地 / 斷口 kV 42/48
11 雷電沖擊耐受電壓 ( 峰值 ) 相同、對地 / 斷口 kV 75/85
12 二次回路 1min 工頻耐壓 kV 2

◎外形及安裝尺寸圖

1 上出線
2 滅弧室
3 絕緣筒
4 下出線
5 導電夾
6 軟連接
7 絕緣拉桿
8 觸頭壓力簧
9 分閘彈簧
10 驅動連板 ? ざ ?臘 ?ざ
11 機構輸出軸 勱?臘??臘
12 操動機構
13 機構箱

14 電流互感器

1 操作手柄
2 隔離主軸
3 斷路器手動分合手柄

4 斷路器儲能手柄
5 分合指示

6 接線插頭
7 電流互感器

8 絕緣子
9 隔離架
10 絕緣拉桿
11 接線板
12 隔離刀片
13 接線板

14 斷路器
